vGY6-41系列离心式锅炉鼓引风机是我厂同清华大学教研组合作开发的又一新系列产品，该系列风机噪声低、性能高，传动组运转平稳，风机可靠性高，机构运转寿命高。适用于燃用各种煤质并配用消烟除尘装置的工业锅炉的鼓引风机系统，鼓风机输送的介质为空气，温度不超过80oC，引风机输送的介质为烟气，温度不得超过250oC。

　　9-04型高压离心通风机 为适应我国电力设备发展的需要，我们开发了9-04、9-06系列高压小流量离心鼓风机，并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m3。? ? 2.形式 ? 该鼓风机为单吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11个机号；9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。? ? 通风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；逆时针旋转者称左旋风机，以“左”表示。 ? ? 风机的出口位置以机壳的出口角度表示，“左”、“右”均可制成0o、90o、180o共三种角度。 ? ? 风机的传动方式为C式和D式两种。? ? 3.结构特点 ? 该鼓风主要由叶轮、机壳、进风口、底座、传动组组成。 ? ? 1) 叶轮；9-04型风机长短叶片共40片；9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正，故运转平稳。? ? 2）机壳；用普通钢板焊接成蜗形壳整体。? ? 3）进风口；做成收敛式流线型的整体结构，用螺栓固定于前盖板组上。? ? 4）传动组；由主轴、轴承箱、联轴器等组成。主轴由钢制成，轴承箱为整体结构，用滚动轴承，用轴承润滑脂润滑。两侧盖处装有可拆密封圈。

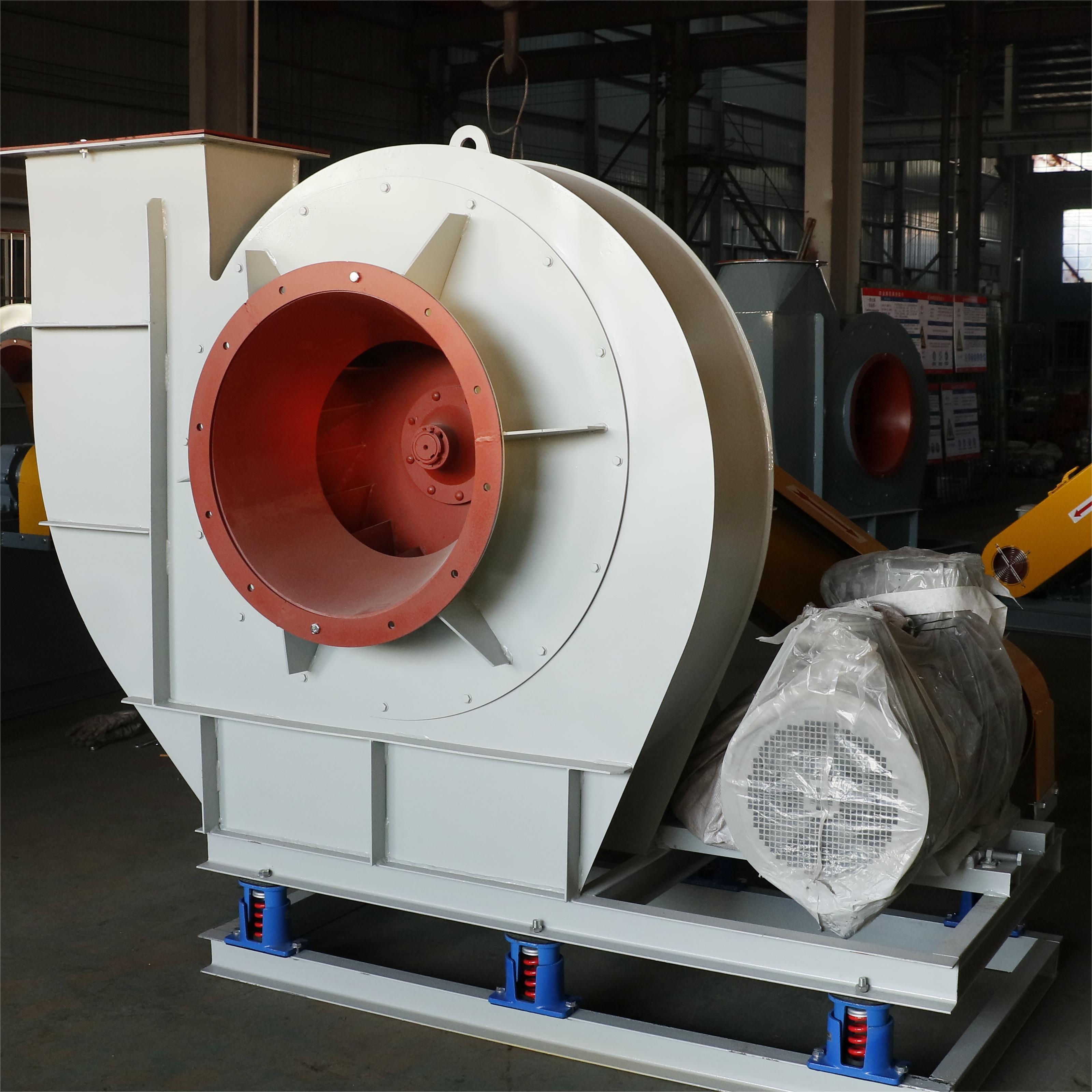

　　Y8?39、Y9?38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点推广的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。

　　本风机适合于配有省煤器（预热器）和消烟除尘装置的0.5~35t/h工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但进气温度不得超过250℃。

　　在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，减轻烟尘对风机的磨损，提高风机的使用寿命。

　　当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8?39和Y9?38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。

　　1．本风机制成单吸入。机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三个机号。

　　2．本风机又可制成顺时针旋转和逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称左旋风机，以左表示。

　　买球平台

　　3．风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。

　　1．叶 轮 ：材料为16Mn，长短相间前向弯曲叶片，焊于弧锥形前盘与平板后盘中间，叶轮成型后经严格的静动平衡校正和超速运转试验，因此运行平稳可靠。

　　买球平台

　　2．机 壳 ：用钢板焊接成蜗形整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。

　　主轴由钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。№4~6.3采用整体式轴承箱；№7.1~16采用剖分式轴承箱，两种轴承箱上均需通水冷却，耗水量因工作温度和环境温度不同而异，一般按0.5 m3/h ~1m3/h考虑。轴承箱上装有温度计和油位指示,轴承箱采用30号机械油,加油量按油标标志要求实施。

　　5．调节门 ：用来调节风机流量大小。调节门为花瓣调心式,轴向安装于进风口之前，采用外部传动的结构，转动灵活方便，调节范围由90°(全闭)到0°(全开)。调节门的板把位置从进风口方向看在右侧，对右旋转风机，把从下往上推是从全闭到全开方向;对左旋转风机，板把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须搞好润滑，建议采用高温(260℃)膨润土脂，使风机在高温运转时不至失效。

　　当Re≥5×106时换算的结果是正确的,而对于Re≤5×106时,已对各机号根据实验结果进行了相当修正。其值以性能表为准。
